Pour protéger votre radiateur électrique, il est essentiel de maîtriser les aspects techniques et de penser aux solutions décoratives. Ce guide vous accompagne pour bien dimensionner votre disjoncteur et respecter les normes de sécurité. Nous verrons aussi diverses idées de cache radiateur pour sublimer votre espace.

Quel disjoncteur choisir pour votre radiateur électrique

Le choix du disjoncteur est primordial pour assurer la protection de votre radiateur électrique de façon fiable et durable. Ce dispositif de protection doit correspondre parfaitement à la puissance du radiateur et être conforme aux normes en vigueur.

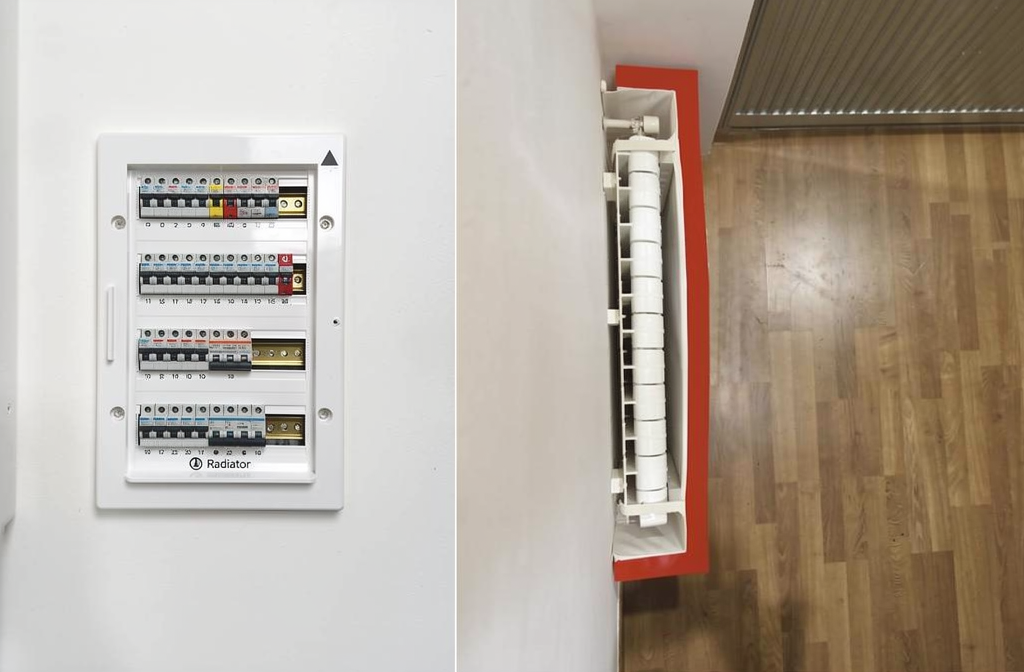

Tableau électrique mural avec disjoncteur dédié à un radiateur électrique.

Calcul du calibre selon la puissance du radiateur

La puissance du radiateur détermine l’intensité du courant qu’il consomme. Pour la calculer, divisez la puissance (en watts) par 230 V. Vous obtiendrez ainsi l’intensité en ampères. Choisissez ensuite un calibre de disjoncteur immédiatement supérieur aux valeurs standard (10 A, 16 A, 20 A, etc.).

Prenons l’exemple d’un radiateur de 1 kW : sa consommation est d’environ 4,5 A, un disjoncteur de 10 A convient donc. Que ce soit pour une protection radiateur fonte ou un modèle plus récent, prévoyez toujours une marge de sécurité d’au moins 20 %.

  • Radiateur 1 kW : environ 4,5 A → un disjoncteur 10 A courbe C est suffisant.
  • Radiateur 2 kW : environ 9 A → optez pour un disjoncteur 16 A par sécurité.
  • Radiateur 3 kW : environ 13 A → préférez un disjoncteur 16 A ou 20 A.

Cette marge évite les déclenchements intempestifs et prolonge la durée de vie de vos équipements. Si vous reliez deux radiateurs de 1500 W, misez sur un disjoncteur 20 A et un câble électrique adapté.

Puissance radiateur Courant estimé Calibre disjoncteur Section câble minimum
1 kW 4,5 A 10 A 1,5 mm²
2 kW 9 A 16 A 2,5 mm²
3 kW 13 A 20 A 2,5 mm²
4 kW 17,5 A 25 A 4 mm²

Si votre alimentation électrique parcourt plus de 30 mètres, vérifiez la chute de tension. Dans ce cas, augmentez la section des fils électriques pour préserver la stabilité du courant.

Type de disjoncteur et courbe adaptés au chauffage

Votre disjoncteur de radiateur électrique doit être bipolaire (coupant phase et neutre) pour une sécurité optimale. La courbe C est idéale car elle tolère les pics de courant au démarrage sans déclencher inutilement. C’est le type de disjoncteur le plus adapté aux appareils de chauffage standards.

Si vos radiateurs comportent des composants électroniques délicats, privilégiez une courbe de type A. Évitez le type B, plus sensible, qui pourrait interrompre l’ alimentation électrique trop fréquemment. Un bon choix du disjoncteur assure la fiabilité de votre installation monophasée et protège le radiateur électrique efficacement.

Section de câble obligatoire pour chaque calibre

Il est impératif que la section du câble électrique soit parfaitement compatible avec le calibre du disjoncteur. Cette règle prévient les surchauffes et garantit une installation conforme aux normes. Un câble sous-dimensionné est dangereux, tandis qu’un câble surdimensionné représente un coût inutile.

  • Pour 16 A : utilisez une section de 1,5 mm² pour de courtes distances, ou 2,5 mm² au-delà de 30 m.
  • Pour 20 A : une section de 2,5 mm² est indispensable, quelle que soit la longueur.
  • Pour 25 A : une section de 4 mm² est requise pour éviter tout échauffement.
  • Pour 32 A : choisissez du 6 mm², voire 10 mm² si la distance est longue.

Chaque sortie de câble doit être fixée solidement et correctement connectée au tableau électrique. Privilégiez des fils électriques isolés de qualité et vérifiez attentivement toutes les connexions pour sécuriser votre logement.

Installer un circuit conforme à la norme NF C 15-100

La norme NF C 15-100 définit des règles précises pour l'installation de tout chauffage électrique dans un logement. En suivant scrupuleusement ces normes électriques, vous garantissez la sécurité de votre installation et vous facilitez d'éventuelles modifications ultérieures.

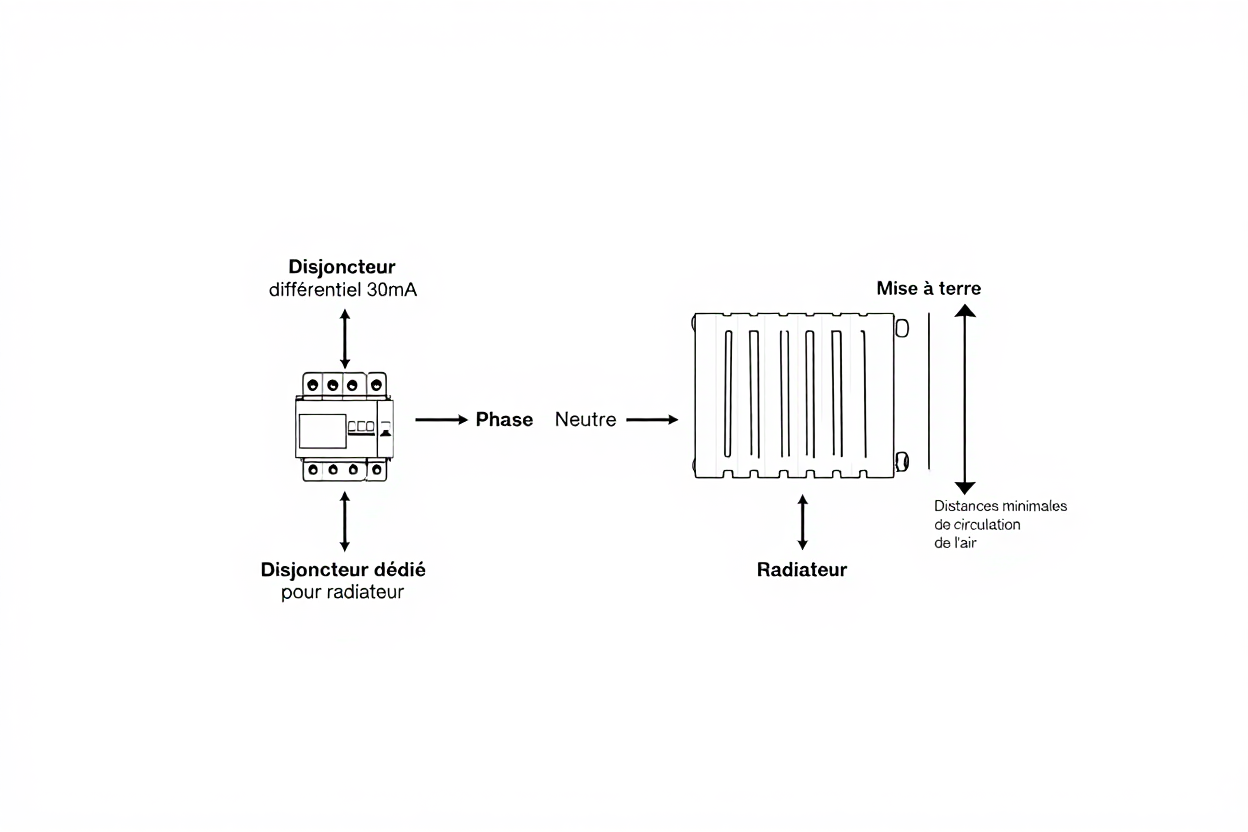

Schéma installation conforme NF C 15-100

Exigences obligatoires pour circuits de chauffage

La norme NF C 15-100 stipule que la puissance cumulée des radiateurs sur un même circuit ne doit en aucun cas dépasser 4500 W. Pour une protection optimale, l'installation d'un disjoncteur différentiel de 30 mA en amont du disjoncteur divisionnaire est obligatoire. Ce dispositif de protection, spécifique au radiateur électrique, prévient efficacement les risques d'électrocution.

  • Circuits séparés par pièce : Il est formellement interdit d'alimenter plusieurs pièces avec le même disjoncteur, même si la puissance totale est respectée.
  • Limitation de radiateurs par disjoncteur : Pour éviter les déclenchements intempestifs, il est conseillé de limiter le nombre de radiateurs à 2 ou 4 maximum par disjoncteur.
  • Section de câble adaptée : Il est impératif d'utiliser les sections de câble réglementaires : 1,5 mm² pour 16 A, 2,5 mm² pour 20 A, et 4 mm² pour 25 A.

Le disjoncteur utilisé doit être de type bipolaire pour interrompre à la fois la phase et le neutre. Avant de procéder et d'installer un disjoncteur, il est capital de couper l'alimentation générale et de vérifier la présence du disjoncteur différentiel en tête de ligne. Le branchement s'effectue ensuite en connectant la phase et le neutre aux bornes appropriées du tableau électrique.

Configuration des circuits selon la surface

Le dimensionnement d'un circuit de chauffage électrique est directement lié à la surface à chauffer et au nombre d'appareils. Pour une petite surface avec quelques radiateurs, un circuit unique protégé par un disjoncteur 20 A (max 4500 W) est souvent suffisant. Bien que cette solution soit simple, elle a l'inconvénient de reposer sur une seule protection.

Pour les grandes surfaces, la meilleure solution est d'installer un disjoncteur dédié, calibré entre 10 A et 16 A, pour chaque radiateur électrique. Cette individualisation des circuits de chauffage améliore la gestion des pannes et simplifie le diagnostic en cas de problème. Il est également possible de créer plusieurs circuits distincts par zone pour mieux répartir la charge électrique totale de l'habitation.

Produits recommandés

Choisir et installer un cache radiateur esthétique

Un cache radiateur allie décoration et utilité tout en favorisant une meilleure diffusion de la chaleur dans votre intérieur. Ces habillages modernes permettent de protéger le radiateur électrique efficacement tout en embellissant visuellement vos pièces de vie.

Matériaux et critères de sélection du cache

Le choix d'un matériau adapté à votre style et à votre budget est la première étape pour savoir comment installer un cache radiateur. Le MDF laqué est une option esthétique et économique, tandis que le bois massif apporte une touche naturelle et chaleureuse. Le métal perforé est privilégié pour sa robustesse, l'aluminium pour sa légèreté, et le polycarbonate pour sa discrétion visuelle.

  • MDF laqué : propose une finition lisse en de multiples coloris pour un budget abordable (50 à 120 €), parfait pour les intérieurs contemporains.
  • Bois massif : offre un rendu noble et chaleureux (150 à 300 €), mais nécessite un traitement ignifuge pour respecter les normes de sécurité.
  • Métal perforé : allie résistance et excellente ventilation pour un prix situé entre 100 et 200 €.
  • Polycarbonate transparent : presque invisible, il assure une très bonne transmission de la chaleur pour environ 60 à 140 €.

Une ventilation adaptée est essentielle pour préserver les performances de votre appareil et éviter les risques de surchauffe. Les ouvertures (grilles ou lamelles) ne doivent pas excéder 10 mm afin de laisser circuler l’air tout en empêchant l’insertion d’objets. Maintenez un espace de 5 à 10 cm entre le cache et le radiateur électrique pour une diffusion optimale de la chaleur.

Avantages de la planche décorative sur radiateur

Pourquoi mettre une planche au-dessus d'un radiateur ? Cette astuce crée une tablette pratique tout en redirigeant la chaleur vers la pièce plutôt que vers le plafond. Cette redirection améliore considérablement le confort thermique et l'efficacité énergétique.

Vous bénéficiez également d’un espace supplémentaire pour y déposer des objets décoratifs ou des plantes, tout en sécurisant l’accès aux surfaces chaudes, notamment pour les enfants. De plus, la planche contribue à atténuer les bruits et vibrations émis par le radiateur, pour une ambiance plus calme.

Attention toutefois : une mauvaise aération peut réduire le rendement de 10 à 20 %, et la poussière a tendance à s’accumuler, nécessitant un nettoyage mensuel. Prévoyez un budget de 80 à 200 € pour l'installation et vérifiez régulièrement les fixations pour garantir une libre circulation de l'air.

Méthodes de fixation selon le type de mur

La méthode de fixation de votre habillage dépend de la nature de votre mur et de votre préférence entre perçage ou fixation sans trous. Plusieurs solutions existent pour les murs en placo, brique ou béton, permettant d’ installer un radiateur électrique et son cache en toute sécurité.

  • Fixation sur plaque de plâtre : utilisez des chevilles à expansion (type Molly) avec un perçage préalable et des vis adaptées pour une fixation robuste.
  • Fixation sur mur en brique : privilégiez des chevilles en nylon solides et des vis à haute résistance pour supporter le poids.
  • Systèmes sans perçage : les adhésifs haute performance ou les fixations magnétiques sont idéaux pour les caches légers ou autoportants.

La marque GARALABOSSE propose, par exemple, des protections sur mesure compatibles avec les anciens radiateurs en fonte comme avec les modèles récents, souvent sans nécessiter d’outillage complexe. Pensez à bien repérer l’emplacement de la sortie de câble avant fixation et assurez-vous de la stabilité de l’ensemble avant toute utilisation.

Foire aux questions

Pour les radiateurs électriques classiques, privilégiez un disjoncteur bipolaire (1P+N ou 2P) avec une courbe C. Si vos appareils intègrent une électronique moderne, une courbe de type A sera mieux adaptée à leurs spécificités. Le calibre du disjoncteur se choisit en fonction de la puissance : prévoyez 10 A pour 1 kW, 16 A pour 2 kW, ou 20 A pour 3 kW.

Il est conseillé d'éviter les disjoncteurs de type B, souvent trop sensibles aux variations thermiques habituelles. Gardez également une marge de sécurité d'environ 20 % entre le courant nominal et le calibre retenu. Assurez-vous que la section du câble électrique est compatible avec votre choix du disjoncteur : 1,5 mm² pour 16 A, 2,5 mm² pour 20 A, et 4 mm² pour 25 A.

Dans une installation monophasée 230 V, l'ajout d'un disjoncteur différentiel 30 mA en amont est essentiel pour protéger le radiateur électrique. Enfin, consultez la réglementation radiateurs électriques pour vérifier la conformité avant la mise en service.

Il est tout à fait possible de brancher plusieurs radiateurs électriques sur un même circuit, à condition que la puissance totale des radiateurs ne dépasse pas 4500 W. Pour connaître le courant total nécessaire, divisez la puissance cumulée par 230 V. Par exemple, deux radiateurs de 1500 W (soit 3000 W au total) consomment 13 A, ce qui nécessite un disjoncteur 16 A ou 20 A avec un câble de 2,5 mm².

Il est préférable de limiter le nombre de radiateurs à 2 ou 4 par disjoncteur pour éviter les surcharges et qu'une panne ne coupe pas tous vos appareils. Selon les normes électriques, chaque pièce devrait idéalement disposer de son propre circuit dédié, même si plusieurs radiateurs y sont reliés. Vérifiez que votre installation électrique respecte bien la norme NF C 15-100, notamment avec la présence obligatoire d'un disjoncteur différentiel 30 mA en tête de circuit.

Si vous souhaitez ajouter d'autres radiateurs ultérieurement, recalculez la charge totale pour éviter les surcharges. Pour renforcer votre installation, il suffit généralement de passer la section du câble de 1,5 mm² à 2,5 mm² et d'augmenter le calibre du disjoncteur en conséquence.

Le cache radiateur améliore l'esthétique de votre intérieur tout en optimisant la diffusion de la chaleur, qu'il redirige vers la pièce plutôt que vers le plafond. Il protège aussi efficacement les enfants contre les brûlures et limite l'accumulation de poussière sur l'appareil. Avec une tablette sur le dessus, il peut même offrir un espace de rangement supplémentaire.

Pour une installation réussie, laissez un espace de 5 à 10 cm entre le cache radiateur et le radiateur électrique pour assurer une bonne ventilation. Les grilles doivent avoir un espacement maximal de 10 mm afin de bloquer les objets tout en laissant circuler l'air librement. Adaptez le système de fixation à votre mur : chevilles à expansion pour les cloisons en placo, chevilles en nylon pour la brique.

GARALABOSSE propose par exemple une protection poteau bâtiment ainsi que des solutions sur mesure adaptées à tous types de radiateurs. Pensez à dépoussiérer régulièrement l'ensemble et à vérifier chaque année la solidité des fixations pour assurer sécurité et bon fonctionnement.
