Comment installer un radiateur électrique : guide pour brancher un radiateur

Installer un radiateur électrique chez soi demande de suivre des étapes précises et des règles de sécurité essentielles. Ce guide détaille comment installer un radiateur électrique conformément aux normes, depuis la pose jusqu'à la mise en service. Vous apprendrez à préparer l'installation d'un radiateur électrique, poser la fixation et raccorder l'appareil en toute sécurité.

Choisir le bon emplacement pour installer un radiateur

L'emplacement d'un radiateur électrique influence directement son efficacité et votre confort au quotidien. Bien choisir l'emplacement permet d'économiser de l'énergie et d'éviter les zones froides. Ce choix doit tenir compte de la configuration de la pièce et de vos attentes envers votre système de chauffage.

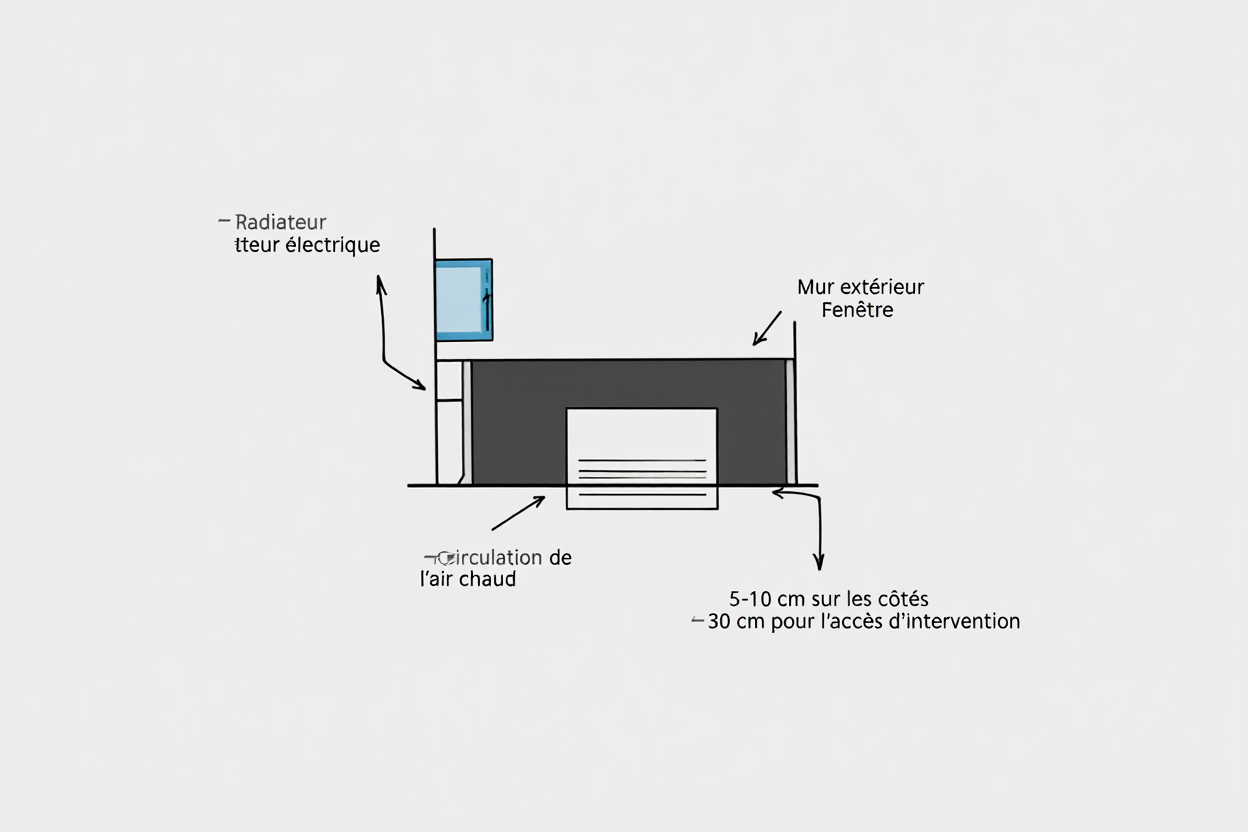

Hauteur et distance optimales du radiateur au mur

Idéalement, installez le radiateur électrique à environ quinze centimètres du sol pour optimiser sa diffusion de chaleur. Cette hauteur favorise la convection de l'air chaud et évite la formation d’un courant froid au niveau du sol. Cette règle est essentielle pour bien positionner votre appareil.

Privilégiez un emplacement sous une fenêtre ou contre un mur extérieur. Cette astuce permet de compenser les déperditions thermiques et d’améliorer les performances globales du radiateur. Ainsi, il consommera moins d'énergie pour atteindre la température programmée sur le thermostat.

Quels murs et surfaces conviennent pour la fixation

L'emplacement du radiateur nécessite un mur suffisamment solide pour supporter le poids de l'appareil en toute sécurité. Les murs en béton ou en brique sont idéaux pour cette fixation. En revanche, les cloisons légères (type Placoplâtre) demandent l’usage de chevilles spécifiques pour assurer une bonne tenue.

• Murs porteurs : Le béton ou la pierre offrent une excellente stabilité pour fixer solidement le radiateur.
• Cloisons en plâtre : Des chevilles à expansion sont indispensables pour répartir correctement le poids.
• Murs extérieurs : Ces murs sont recommandés pour chauffer efficacement les pièces et limiter les pertes de chaleur.

Veillez à conserver un espace libre d’environ dix centimètres devant l'appareil et sur les côtés. Ce dégagement assure une bonne diffusion de la chaleur et réduit les risques de surchauffe. Éloignez également les meubles ou les rideaux qui pourraient gêner son efficacité.

Prévoir un espace d’accès d’au moins trente centimètres sur les côtés facilite les éventuelles interventions futures (entretien, remplacement…). Cette distance rend également le nettoyage plus simple et assure une bonne sécurité à long terme.

Erreurs d'emplacement à éviter absolument

Évitez d’ installer un radiateur électrique trop près d’un lit, pour ne pas créer d’inconfort thermique pendant le sommeil. Une chaleur excessive peut nuire à la qualité du repos. Gardez une distance d’au moins un mètre et demi par rapport à la literie.

Ne le placez pas non plus sous une fenêtre mal isolée, susceptible de créer des infiltrations d’air froid ou d’humidité. Ces courants d’air réduisent son efficacité et peuvent favoriser l'apparition de moisissures. Un environnement mal isolé annulerait une grande partie des bénéfices de votre système de chauffage.

Préparer et fixer le support du radiateur au mur

Une bonne fixation exige de la rigueur et le respect des normes en vigueur. Avant de commencer à installer l'appareil à son emplacement définitif, coupez impérativement l'alimentation électrique au niveau du tableau électrique. Cette précaution de base garantit une sécurité optimale tout au long de la procédure.

Sécurité et outillage avant de commencer l'installation

Commencez par désactiver le disjoncteur spécifique au circuit de votre chauffage. Vérifiez ensuite l'absence de tension à l'aide d'un testeur électrique. Cette simple vérification élimine tout risque d'électrocution pendant les travaux.

• Équipement de protection : portez des chaussures isolantes, des gants de travail et des lunettes de protection.
• Outillage nécessaire : rassemblez une perceuse, un niveau à bulle, un multimètre et un tournevis d'électricien.
• Vérification du mur : utilisez un détecteur de métaux pour repérer d'éventuels conduits cachés avant de percer.
• Matériel adéquat : choisissez des chevilles et des vis adaptées à la nature de votre cloison (placo, brique, béton).

Préparez votre espace de travail en gardant le radiateur et son support à proximité. Ayez également le gabarit de perçage et tous vos outils à portée de main. Cette organisation fluide simplifie les manipulations et réduit les risques d'erreur.

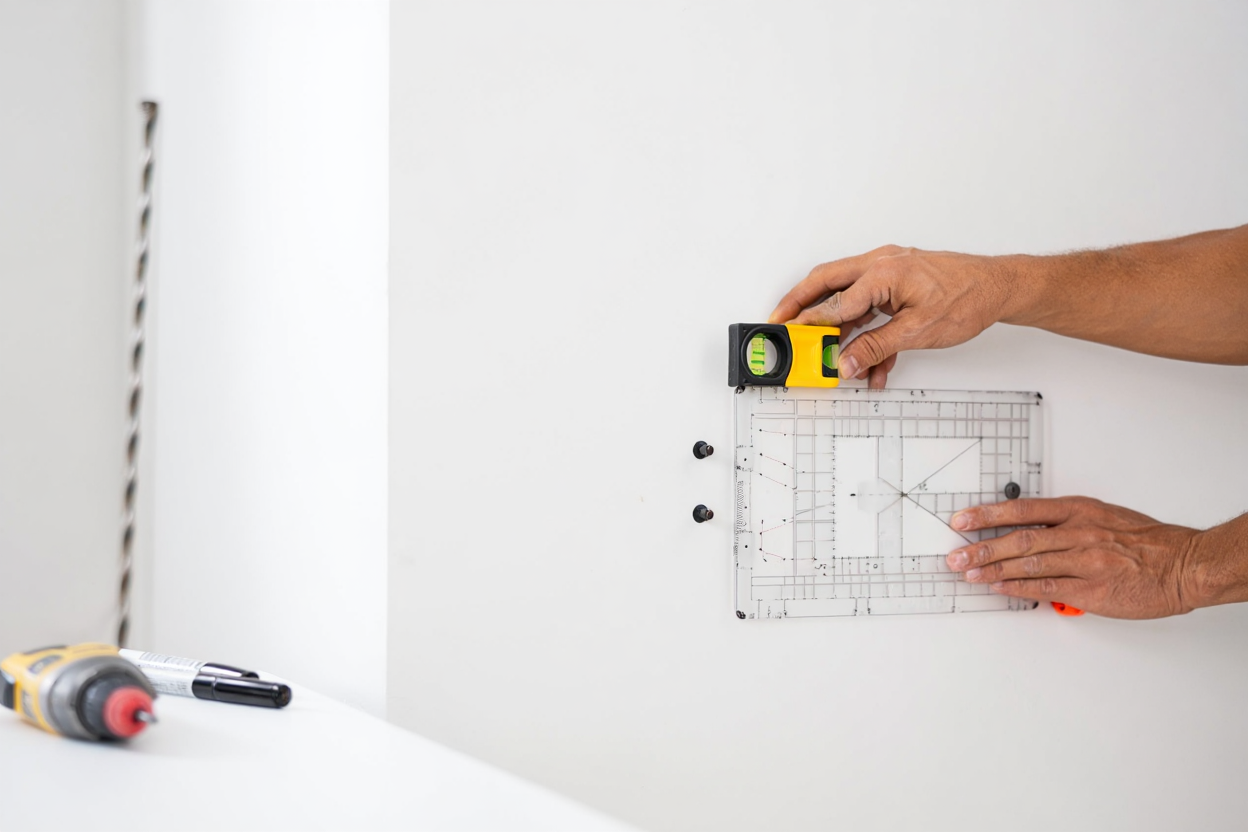

Perçage, chevilles et pose du support mural

Utilisez le gabarit fourni pour marquer les points de perçage avec exactitude. Ce guide est essentiel pour obtenir une fixation de radiateur mural parfaitement stable et équilibrée. Vérifiez l'horizontalité à l'aide d'un niveau à bulle avant de percer.

Choisissez une mèche adaptée au matériau de votre mur (plâtre, brique, béton). Percez prudemment aux repères marqués pour ne pas endommager la surface. Insérez ensuite les chevilles adaptées au diamètre de vos vis.

Vissez le support mural légèrement dans un premier temps pour pouvoir ajuster son alignement si besoin. Utilisez de nouveau votre niveau à bulle pour confirmer la position définitive de la structure. Une fois le support parfaitement droit, serrez les vis fermement pour assurer une excellente stabilité.

Accrocher et stabiliser le radiateur sur son support

Accrochez le radiateur électrique en suivant scrupuleusement les instructions de la notice du fabricant. Vérifiez que l'enclenchement est complet et que le corps de chauffe est immobile. Le moindre jeu latéral doit être corrigé pour prévenir tout risque de chute.

Pour les appareils lourds, envisagez des renforts pour mieux répartir la charge. Ces équipements imposants nécessitent une solidité irréprochable. Testez enfin la résistance de l'installation en appuyant légèrement sur la façade du radiateur.

Produits recommandés

Cache tube pour radiateur - Protection intégrale sur mesure

200,87 € 200,87 €

Raccordement électrique et mise en service du radiateur électrique

Le raccordement électrique doit impérativement respecter les normes en vigueur pour garantir une sécurité optimale. L'installation d'un radiateur demande une attention particulière lors du branchement des conducteurs. Cette phase cruciale assure la durabilité et l'efficacité de votre chauffage électrique.

Normes et câblage obligatoires pour installer un radiateur

Il est essentiel de suivre les règles électriques en vigueur, notamment l'obligation d'un circuit dédié pour votre système de chauffage. Un disjoncteur adapté à la puissance de l'appareil est indispensable pour garantir la protection des biens et des personnes. Notez que brancher un radiateur électrique sur une prise murale standard est strictement interdit.

• Norme NF C 15-100 : exige un circuit exclusif et un disjoncteur spécifique pour chaque radiateur.
• Section de câble
• Protection différentielle : un interrupteur différentiel de 30 mA est obligatoire pour le circuit chauffage.
• Mise à la terre : le fil vert-jaune doit toujours être raccordé à la terre de l'installation.

Il est crucial de choisir un câble de section adaptée pour supporter la puissance nominale sans danger. Un fil trop fin provoque des pertes énergétiques et représente un risque sérieux d'incendie. Vérifiez systématiquement cette compatibilité avant de procéder au raccordement final.

Branchement des 3 fils et rôle du fil pilote

Le câble d'alimentation contient généralement trois conducteurs : un fil bleu pour le neutre, un fil marron pour la phase, et un fil vert-jaune pour la terre. Un quatrième fil noir peut être présent comme fil pilote, permettant la régulation centrale via un thermostat programmable. Consultez toujours le schéma branchement radiateur électrique fourni pour éviter toute erreur de connexion.

Commencez par raccorder le fil bleu au neutre pour démarrer l'installation. Dénudez chaque conducteur sur environ 1 centimètre avant d'effectuer le branchement final. Veillez à serrer fermement les connexions pour prévenir tout échauffement anormal.

Mise en service, tests et optimisation de la consommation

Une fois l'installation terminée, réactivez l'alimentation depuis le tableau électrique en enclenchant le disjoncteur principal. Attendez quelques minutes pour tester les différentes fonctions de votre thermostat. Assurez-vous que la chaleur se diffuse uniformément dans la pièce.

Pour vérifier la sécurité de votre installation, testez le dispositif différentiel en simulant une fuite de courant. L'ajout d'un programmateur intelligent est fortement recommandé pour optimiser votre consommation énergétique. Pour réussir l'installation d'un radiateur électrique, l'ADEME propose un guide complet et optimisé : installation radiateur électrique.
